آموزش نورپردازی : تجهیزات جانبی لامپ ها

آموزش نورپردازی : تجهیزات جانبی لامپ ها

ترانسفورماتور: برای تغذیه کردن لامپهای ولتاژ پایین مانند هالوژن به شبکه، از ترانسفورماتور مغناطیسی یا الکترونیکی برای کاهش ولتاژ شبکه به سطح ولتاژ لامپ، استفاده میشود. ترانسفورماتورهای مغناطیسی شامل دو سیم پیچ اولیه و ثانویه هستند که دور یک هسته فلزی پیچیده شده اند ترانسفورماتور میتواند با یک قاب فلزی محافظ بیرونی یا بدون آن عرضه شود. در اغلب موارد برای هر لامپ یک ترانس مغناطیسی متناسب با توان آن قرار داده میشود با وجود این در برخی موارد، مثلا وقتی سقف کاذب یا امکان قرار دادن یک ترانس برای هر لامپ وجود ندارد، ترجیح دارد که از یک ترانسفورماتور کاهنده بزرگ استفاده و همه لامپها به صورت موازی به خروجی این ترانس وصل شوند با این روش از تعداد ترانسفورماتورها کاسته میشود ولی فاصله زیاد بین ترانس و لامپها باعث میشود ولتاژی کمتر از حد نیاز به دو سرلامپها برسد. در نتیجه توان مصرفی و شار نوری لامپ کاهش مییابد ضمن این که اتلاف حرارتی در رابط باعث گرم شدن  و احتمال آتش سوزی میشود. در ترانسفورماتورهای الکترونیکی، به جای سیم پیچ و هسته مغناطیسی از یک مدار الکترونیکی برای کاهش سطح ولتاژ استفاده میشود در ترانسهای الکترونیکی امکان اتصال چند لامپ به صورت موازی به آنها وجود دارد بدون این که ولتاژ ثانویه لامپ تغییرات قابل توجهی داشته باشد.

مدار پیشوند کنترل گیر(Control gear): اکثر لامپهای تخلیه الکتریکی در گاز باید از طریق دستگاههای پیشوند به شبکه برق سراسری وصل شوند. این دستگاه هاعبارتند از:

-بالاست که تأمین کننده ولتاژ دو سر لامپ در لحظه راه اندازی و محدود کردن جریان خط پس از راه اندازی لامپ است.

– خازن تصحیحی ضریب قدرت برای جبران سازی توان راکتیو مصرفی

– راه انداز

– جرقه زن (Ignitor)برای لامپهای HID

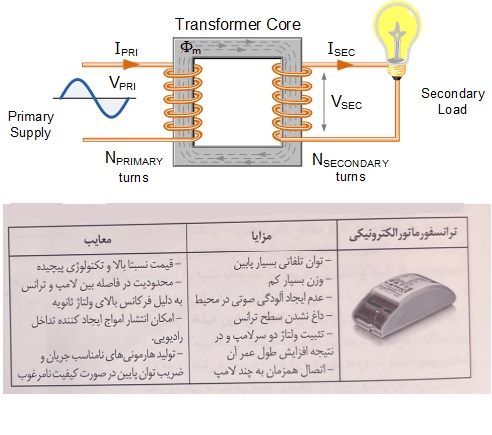

ویژگی های ترانسفورماتورهای الکترونیکی

بالاست مغناطیسی : هنگامی که جریان از میان گازی عبور می کند، به دلیل یونیزه شدن مقاومت مسیر عبور جریان در گاز کم شده و جریان بیشتری اجازه عبور می یابد و تا زمانی که لامپ به کلی خراب نشود، به طور مداوم افزایش می یابد. بنابراین همه لامپهای تخلیه ای نیاز به وسیله ای دارند که جریان عبوری از لامپ را به مقدار طراحی شده، محدود نماید. در مورد اکثر لامپهای متصل به جریان متناوب این امر با اتصال یک اندوکتانس( که بنام بالاست یا چوک شناخته میشود) به صورت سری با لامپ تحقق می یابد.

ویژگیهای بالاست مغناطیسی:

– قیمت پایین و تکنولوژی ساخت آسانتوان تلفاتی بالا– وزن زیاد– عدم تنظیم ولتاژ دو سر لامپ– ضریب توان پایین اگرخازن تصحیح ضریبقدرت نصب نشود-نیاز به تعداد قطعات زیاد در داخل چراغ -انتشار نویز صوتی در محیط در صورت از بین رفتن عایقبین ورقه ها-تأثیرگذاری تغییرات ولتاژ شبکه روی عملکرد لامپ

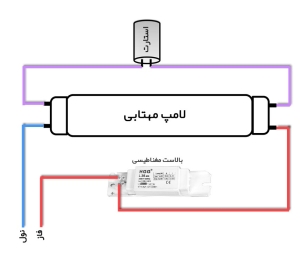

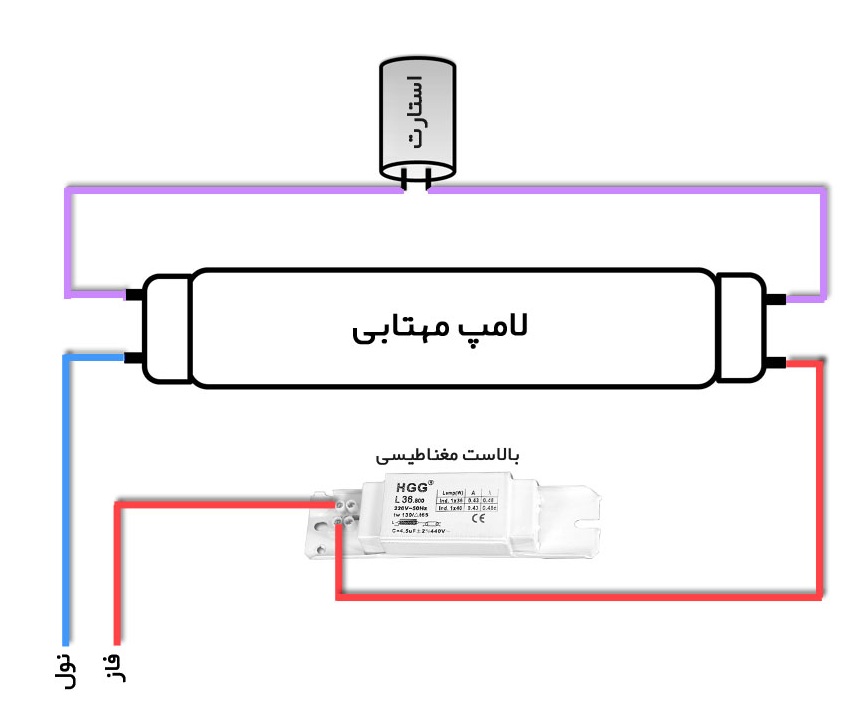

بالاست مغناطیسی

خازن تصحیح ضریب قدرت: یکی از عوارض جانبی استفاده از اندوکتانس برای محدود کردن جریان این است که جریان از ولتاژ عقب می افتد که به جریان پس فاز موسوم است. اصلاح این امر بوسیله قرار دادن خازنهایی در مدار یا در یک محل مرکزی و یا نصب آن در خود ،چراغ تحقق مییابد خازن باعث پیش افتادن جریان نسبت به ولتاژ می شود. به وسیله انتخاب خازن با ظرفیت مناسب اثر پس فاز کردن بالاست تقریباً به وسیله اثر پیش فاز کردن خازنها متوازن میشود.

راه انداز تخلیه روشن (استارتر): از این وسیله به همراه بالاست در مدار لامپ فلورسنت استفاده میشود و به صورت موازی با لامپ وصل میشود. امروزه هم به صورت مغناطیسی و هم الکترونیکی تولید میشود وظیفه آن تولید ولتاژ زیاد برای شروع تخلیه گازی در لامپ است. کیفیت کلیدهای راه انداز تخلیه روشن بسیار حائز اهمیت است زیرا که عملکرد ضعیف آنها باعث خرابی زودرس لامپ و یا راه اندازی کند لامپ می شود.

جرقه زن: برای راه اندازی لامپهای متال هالید و لامپهای بخار سدیم، به جای راه انداز از وسیله دیگری به نام جرقه زن استفاده می شود. جرقه زن از تعدادی المان الکترونیکی تشکیل شده و وظیفه آن تولید ولتاژ زیاد در لحظه راه اندازی است.

بالاست الکترونیکی: این بالاست از قطعات الکترونیکی درست شده است و نیازی به راه انداز و خازن ندارد. برخی از بالاستهای الکترونیکی میتوانند چند لامپ را به طور همزمان روشن کنند.این بالاستها در حالت کلی به دو نوع سری و موازی تقسیم میشوند. در حالت سری اگر لامپی از مدار خارج شود همه لامپها خاموش می شوند. مزیت این بالاستها در این است که پیش از روشن شدن جریان پیش کننده به میزان کنترل شده ای در لامپها جاری میشود و در نتیجه طول عمر لامپ ها افزایش مییابد. در بالاستهای با اتصال موازی، چنانچه یکی از لامپها از مدار خارج شود، سایر لامپها روشن باقی میمانند. در این نوع بالاستها لامپها بدون جریان پیش گرم کننده و تنها با اعمال ولتاژ لحظه ای به یکی از دوسر لامپ روشن می شوند. به همین دلیل به این نوع بالاستها راه انداز سریعمی.گویند این کار تا حدی عمر لامپ را کاهشمی دهد در نتیجه در کاربردهایی که تعداد روشن و خاموش شدن لامپ در روز زیاد است استفاده از آنها توصیه نمیشود. مزایای بالاستهای الکترونیکی باعث می شود استفاده از آنها با وجود قیمت بالا مقرون به صرفه باشد.هنگام خرید بالاست الکترونیکی باید بهشاخصه هایمهمآن از جمله نوع راه اندازی،ضریب توان و مجهز بودن به مدارهای محافظ در برابر شرایط غیر عادی توجه کرد.

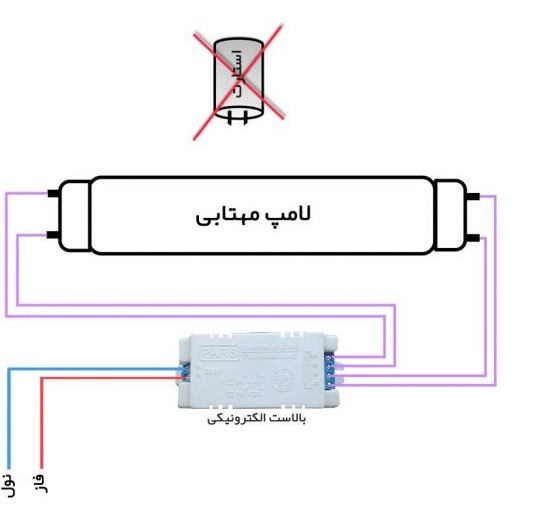

بالاست الکترونیکی

درایور :منبع انرژی برای تغذیه LED است که با استفاده از یک مدار الکترونیک نه تنها ولتاژ را کم کرده بلکه آن را به DC جریان مستقیم تبدیل میکند. درایور هم چنین سطح ولتاژ و میزان عبور جریان الکتریکی را با دقت بسیار زیاد تأمین میکند.

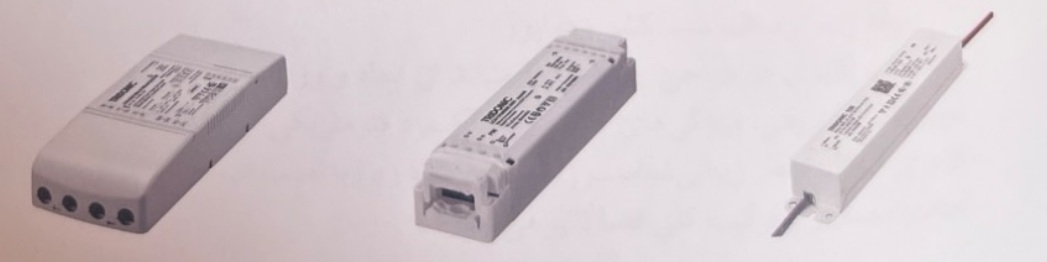

درایورled
